RTO入口VOC濃度在線監測儀
一、概述
本產品適用于RTO等廢氣處理設備在線監測，基于紅外IR探測原理，是符合現行國內和國際通用行規的優質產品，滿足有關計量、環境法規和標準。本系統具有響應時間快，測量精度高、使用壽命長，簡易維護等特點。適用于測量苯系物、醇類、各種烴類及衍生物等易燃易爆炸氣體。防止高濃度氣體進入RTO廢氣爐內發生爆炸，同時也可防止RTO爐廢氣濃度過高造成燃燒不充分，從而產生超標排放的環保違規問題。
二、系統設計
1、RTO廢氣監測的必要性
RTO（Regenerative Thermal Oxidizer）,也稱作蓄熱氧化爐,它是一種高效的有機廢氣處理設備。其工作原理是在高溫下將廢氣中有機物VOCS氧化成二氧化碳和水，從而凈化廢氣，并回收廢氣分解時所釋放出的熱量。如三室體RTO廢氣分解效率達到99%以上，熱回收效率達到95%以上。RTO主體結構有燃燒室、蓄熱室、切換閥、主風機、燃氣加熱系統、熱交換器等組成。
為了防止進入RTO爐的VOC廢氣濃度過高產生爆炸危險，以及進入RTO廢氣濃度過高燃燒不充分，產生超標排放的環保違規問題。同時在廢氣濃度較低時，降低新風風量的補給，有效的濃縮有機廢氣濃度。必須監測并控制RTO爐入口廢氣濃度在一定的安全范圍，以確保RTO安全可靠，經濟運行。
2、安裝廢氣監測的功能體現
通常RTO入口voc廢氣濃度監測有兩個報警點，即一級警報和二級警報。一般來說，入口VOC氣體濃度較低時，低于一級警報（可調），RTO爐所需要的天然氣燃料比較多。高于一級警報（可調），RTO爐內維持一定的爐膛溫度（760℃左右），系統會適當減少天然氣用量，RTO進入低耗能狀態或者有機廢氣自燃狀態。如果入口VOC有機廢氣超過二級警報（可調），系統會打開新風閥門補新風。從而達到降低入口VOC濃度的作用。如果補新風無法降低VOC氣體在安全范圍。監測系統會警報并緊急使RTO爐停止運行，從而達到RTO爐的作用。
3、系統配置

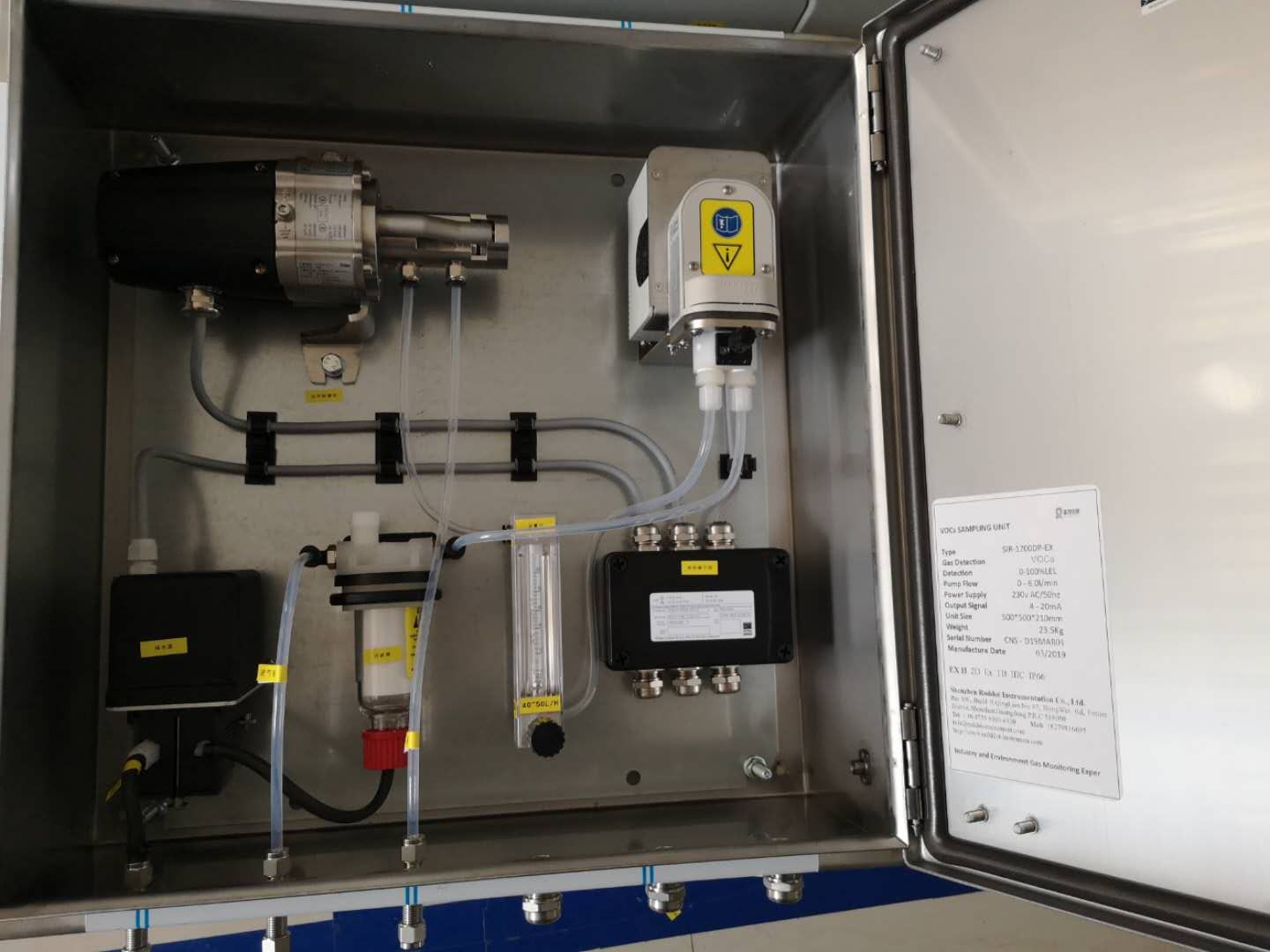

該監測系統由德國DRAEGER 頂級IR紅外探測儀，德國BUHLER采樣預處理單元、德國KROHNE 精密流量控制產品，德國RITTAL可靠EX防爆機箱、PTFE耐腐蝕耐高溫管線等組成。系統具有有效的除塵除濕預處理樣氣功能，通過精密流量控制，使得IR紅外產品測量更為精準，可靠。
4、系統原理
設備采樣探頭通過接口連接RTO入口管道上，通過采樣泵把RTO爐入口廢氣抽入采樣單元進氣口，經過帶冷凝功能的水塵過濾器，可以把樣氣中的粉塵，水汽過濾下來，冷凝水通過自動排水蠕動泵單元排除系統外部。最后通過流量計調節穩流，把干凈的，濕度較低的，穩定的樣氣送入IR傳感器分析。
系統設置三通標定切換閥用于樣氣采集和系統定期標定切換。每6個月或1年，儀表會有零點漂移產生，通入標準濃度的丙烷氣體進行校準。系統校準時，需確認或者手動控制RTO新風閥門全開位置，或者用戶生產檢修期間，防止RTO爐入口廢氣濃度上升，造成的設備或者煙氣超標排放問題。
5、日常維護
每月建議開柜檢查流量計流量、過濾器濾芯顏色、采樣泵溫度和聲音、蠕動泵排水情況；
根據檢查情況，調整流量，更換沾污嚴重的濾芯；
建議每月切換一次標定閥，以檢查儀器零點情況；
建議每6個月或者1年廠家技術標定探測儀。
6、系統參數
工作電源 ：AC220V &DC24V senor
量程：0-100%LEL，0-10000PPM
檢測原理： IR紅外探測原理
檢測精度：1%LEL; 10PPM
工作溫度：-20~65℃
響應時間：＜4S FLASH ＜1S
標定氣體：0.849%VOL 丙烷標準氣體
采樣方式：連續泵吸式
輸出：4-20mA/ HART
報警：低報、高爆、儀器故障、流量報警
整機尺寸：500*500*300mm
防爆等級：CE 0102 II 2G Ex eb IIC T6, T5
整機重量：20KG
